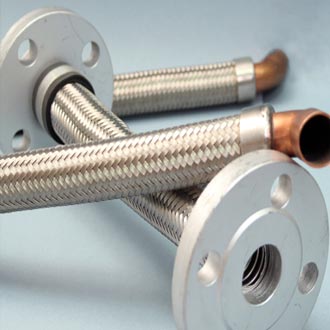

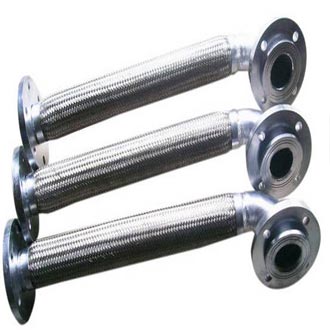

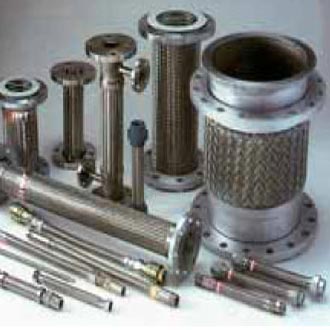

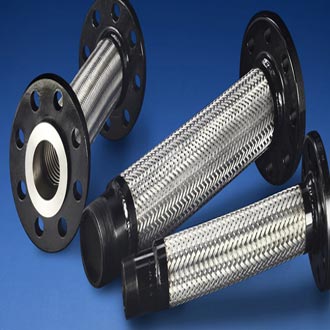

Mangueras en Acero Inoxidable Ofrece una línea completa de manguera metálica trenzada de acero inoxidable y otras aleaciones en todos los diámetros. El rango de diámetros varía desde 1/4″ hasta 16″ de diámetro interno. ECORSA S.A.C Cuenta con el equipo necesario para la fabricación y diseño de manguera metálica trenzada flexible. El diseño de la manguera metálica le permite trabajar bajo vibración, a su vez brinda una excelente flexibilidad. La funda trenzada evita la elongación de la manguera cuando esta se encuentra bajo presión a la vez que protege el tubo de la manguera. La manguera trenzada de acero inoxidable brinda una excelente flexibilidad gracias al sistema corrugado del tubo el cual le permite actuar como un resorte. La manguera recuperara su forma original al retirar la presión que actúa sobre esta. Si la Manguera llega a ser doblada más allá del radio recomendado la manguera ya no recuperara su forma original y tomara la forma a la cual fue sometida. Para resolver problemas en las conexiones de bombas cuando existen vibraciones, variaciones de temperatura, desalineamiento, líneas de tubería donde existe expansión y contracción y sistemas en movimiento, la manguera metálica de Accord está específicamente diseñada para corregir estos problemas. MangueraEste tipo de manguera se ofrece en tamaños de 6 mm (1 / 4’) a 300 mm (12’). El cuerpo anular corrugado de la manguera proporciona la flexibilidad y presión de fijación central del ensamblaje.
Instalaciones Estáticas En los casos en que la manguera flexible se utiliza para conectar tuberías mal alineadas y permanecen en una posición estáta. Flexión Ocasional En los casos en los que se requiere que la manguera se flexione ocasionalmente. Flexión constante En los casos en los que se requiere una continua flexión de la manguera, normalmente en máquinas con movimiento. Vibración Alta frecuencia, bajo movimiento de amplitud. Por ejemplo, en un compresor. TABLA 1: Datos Técnicos Tabla 1 – Datos Técnicos Factor de Correccción de Temperatura Cuando es necesario que las mangueras funcionen a temperaturas más altas, la presión de trabajo mostrada en la tabla 1se debe multiplicar por el factor de corrección. Eso determinara el índice de presión de las mangueras para temperaturas más altas. TABLA 2: Factor de Correccción de Temperatura Tabla 2 – Factor de Correccción de Temperatura Ejemplo Es necesaria una manguera con diámetro nominal 50 para una temperatura de 200ºC y una presión de trabajo de 19 kg / cm2. La presión especificada para una manguera de un único alambre trenzado de calibre nominal 50 es según la tabla de 28 kg / cm2. El factor de corrección a 200ºC es de 0,69. Por lo tanto la presión de trabajo permitida es 28 x 0,69 = 19,32 kg / cm2. Esta cifra es ms alta ´que la presión necesaria, es decir, 19 kg / cm2, por lo que se recomienda una manguera de un único trenzado. Perdida de Presión La perdida de presión en mangueras corrugadas es un 100% más alta que en las tuberías de acero. Esto quiere decir, que en caso de las mangueras corrugadas es necesario un incremento del diámetro del 15% para reducir la perdida de presión a los valores de perdida de presión en tuberías de acero. Debido a la naturaleza de la perforación de una manguera corrugada, la presión cae a causa de la mayor fricción en comparación con un tamaño de manguera corrugada más uniforme en relación a una tasa de flujo en la que el agua es un fluido. Para utilizar el gráfico, leer en línea base la tasa de flujo requerida. En el punto en que una línea vertical desde el punto seleccionado de la línea base intersecciona con la línea del diámetro nominal se muestra la ciada de la presión en el eje vertical, correspondiente al punto de intersección. Instalación Los ensamblajes de mangueras flexibles de acero inoxidable se deben instalar de la forma correcta para obtener un servicio satisfactorio y una vida más larga. Doblar de forma brusca la zona cerca de la conexión terminal, un montaje con estrés o torcido y una fatiga excesiva son als principales causas de un fallo prematuro de los ensamblajes. En el siguiente gráfico se muestran los modos correctos e incorrectos de instalación. Instalación Flexión EstáticaCÁLCULO DE LA LONGITUD MÍNIMA DE MANGUERA PARA INSTALACIONES CON FLEXIÓN Flexión Estática Largo total mínimo = L (Estático) + (2 x P) P – Dimensión de los accesorios terminales

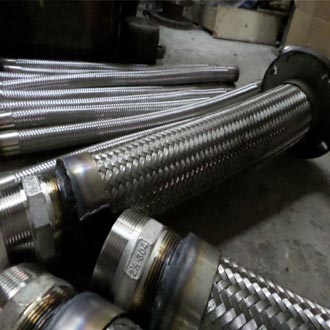

La empresa se ha especializado en esta línea, haciendo posible la importación de manguera metálica S96 (conocida en la industria como tipo anaconda) y siendo fabricantes de acoples S96, en acero al carbón, acero inoxidable y bronce latón. Ecorsa Peru importa y distribuye mangueras S96 desde ¼” hasta 12” de diámetro. El material en el que está elaborada la manguera es acero inoxidable 321 o 316L y el trenzado es acero inoxidable 304L. Alta flexibilidad y peso mediano. La manguera metálica flexible se utiliza en cuatro tipos de aplicaciones: para absorber la vibración, para contrarrestar el movimiento regular o constante y para brindar flexibilidad en las operaciones manuales. Se realiza el ensamble de mangueras flexometálicas, comenzando con la fabricación de los acoples según las especificaciones del cliente, posteriormente se procede a realizar la soldadura de las puntas, para luego ser sometidas a la inspección de calidad, donde se realiza una rigurosa inspección de fugas, soldaduras precisas y medidas requeridas. Haciendo de las mangueras fabricadas un producto de confianza. Estas mangueras están diseñadas para aplicaciones donde estén expuestas a vibración, flexiones reducidas, presiones elevadas y temperaturas criogénicas hasta 580 °C. Se fabrican hembras rectas, hembras curvas y machos en todas las roscas para mangueras desde ¼ hasta 4″. MS96 DE 1″ -20: Utilizada en el sistema de succión en los aires acondicionados para buses y busetas. MS96 DE 3/4″ -16: Utilizada en el sistema de descarga en los aires acondicionados para buses y busetas. MS96 DE 1/2″interconexion: Utilizada en el sistema de interconexión en los aires acondicionados para buses.

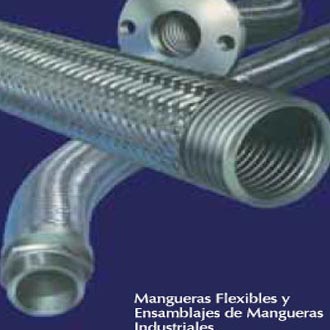

Manguera: Este tipo de manguera se ofrecen en tamaños de 6 mm (1/4′) a 300 mm (12′), El cuerpo anular corrugado de la manguera proporciona la flexibilidad y presión de fijación central del ensamblaje Los ensamblajes de los tubos flexibles son planificados, en cuanto a flexibilidad, fortaleza y fiabilidad, de acuerdo con las especificaciones técnicas más exigentes. Suministramos los tubos flexibles con terminales soldados en varios tipos de materiales con procedimientos de soldadura T.I.G. VENTAJAS DE LAS MANGUERAS METÁLICAS FLEXIBLES Adecuadas para una amplia gama de temperaturas (-270º C a 700º C). Compensan la expansión o contracción térmica en el sistema de tuberias. Alta fortaleza física. Resistente al fuego. Resistente a la humedad. Vida mas larga. Buenas características de corrosión. Resistencia a la abrasión, penetración y daños. Conecta tuberías rígidad mal alineadas, absorviendo la vibración. Una opción flexible y rápida para tuberías rígidas en espacios de dificial acceso. CUBIERTAS CON PROTECCIÓN EXTERIOR Algunas acerías requieren una capa extra sobre el trenzado del alambre como proteción añadida para el estrés mecánico, el calor radiante y las salpicaduras de escoria. Se utiliza una cubierta de fibra de vidrio, nómex, vidrio + silicona, etc. o incluso, una manguera interlock de protección. INSTALACIÓN Los ensamblajes de mangueras flexibles de acero inoxidable se deben instalar de la forma correcta para obtener un servicio satisfactorio y una vida larga. Doblar de forma brusca la zona cerca de la conexión terminal, un montaje con estrés o torcido y una fatiga excesiva son las principales causas de un fallo prematuro de los ensamblajes. En el siguiente gráfico se muestran lo modos correctos e incorrectos de instalación. Conectores de tubos de acero inoxidable flexible con bridas Las mangueras metálicas flexibles son fabricadas con fuelle en aceros inoxidables tipo austeníticos AISI tipo 304, 304L, 316, 316L y 321; normalmente tienen una o dos mallas externas en acero inoxidable 304, que impiden el estiramiento axial del fuelle, por presión interna. Son ideales para aplicaciones dinámicas en donde se necesite conducir un fluido entre un punto estático de la tubería y otro que se mueve; en aplicaciones estáticas, permiten absorber desalineamientos. Las mangueras metálicas flexibles pueden ser usadas en sistemas de alta temperatura y presiones medias, en donde se requiere total hermeticidad. Nuestro equipo de ingenieros siempre acompaña a los usuarios en el cálculo, selección y montaje correcto de todas lasmangueras metálicas flexibles que suministramos. Para la selección de las mangueras metálicas flexibles, se deben tener en cuenta criterios técnicos como: – Compatibilidad del material del fuelle con el fluido -Cálculo de la máxima presión de trabajo, basados en la temperatura de operación y el tipo de aplicación. – Cálculo de la longitud mínima requerida. Cumpliendo con lo anterior, la vida útil de una manguera metálica flexible se prolongará por más tiempo. Ventajas más comunes: – Amortiguan vibración en tuberías conectadas a equipos rotativos, como bombas, turbinas, compresores, molinos, etc. – Permiten conducir un fluido entre un punto rígido y uno en movimiento, por ejemplo prensas de vulcanizado, rodillos de vapor, etc. – Absorben movimientos (axial, lateral y/o angular) causados por la dilatación térmica. Solucionan desalineamientos en tuberías. El hecho de ser mangueras metálicas flexibles, no significa que puedan reemplazar mangueras de tipo hidráulico para grandes presiones, pueden ser usadas para presiones medias, su resistencia a la presión disminuye a medida que aumenta la temperatura. Por ser de acero inoxidable pueden ser utilizadas con temperatura hasta 500°C. Cuando la aplicación sobrepasa los 500°C se debe recurrir, para la fabricación de los fuelles, a aleaciones especiales tales como Monel®, Inconel®, Hastelloy®
Construcción: La manguera metálica posee un tubo anular hidroformado de acero inoxidable AISI 316, el cual es muy flexible. Exteriormente, puede o no llevar una o mas mallas metálicas (en acero inoxidable tipo AISI 316), dependiendo de la presión de trabajo. Aplicación: La manguera metálica, gracias a su construcción en acero inoxidable el cual es resistente a la acción corrosiva de muchos fluidos, sumado al amplio rango de temperatura de trabajo y su excelente absorción de vibraciones. La hacen apropiada a una gran variedad de industrias tales como: Papeleras y Celulosas, Servicio gases criogénicos, Alimenticia; Servicio de Vapor, Agua caliente y Neumático; Refinerías, Industria Química y farmacéutica, Minería, Pesqueras y Piping.
La capacidad de movimiento del Flexible Antisísmico alcanza los 100 mm (y hasta 600 mm en diseños especiales)
La capacidad de movimiento del Flexible Antisísmico DINALOOP alcanza los 100 mm (y hasta 600 mm en diseños especiales) y se adapta a cualquier instalación con riesgos de movimientos sísmicos.
Inspección de arriostramientos longitudinales y transversales de las instalaciones de agua potable, electricidad y alcantarillado. Asesoramiento e inspección de las uniones flexibles entre edificio aislado y no aislado.

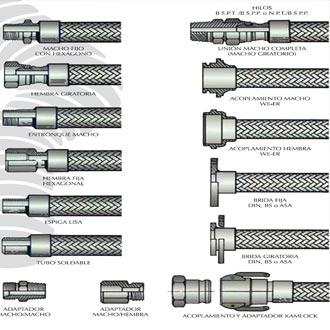

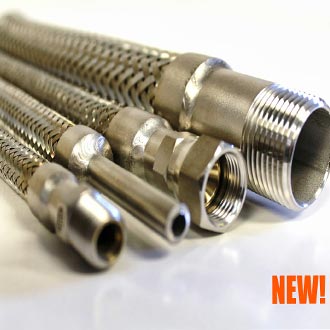

Una amplia gama de conexiones a manguera y adaptadores macho a macho en acero inoxidable.
